FIT Akku-Stecker für Pinion MGU mit Anschluss für Zusatz-Akku

FIT Akku-Stecker für Pinion MGU mit Anschluss für Zusatz-Akku

Dieser Artikel ist momentan nicht verfügbar
Dieser Artikel ist momentan nicht verfügbar
Produktnummer:
501717

79,99 €*

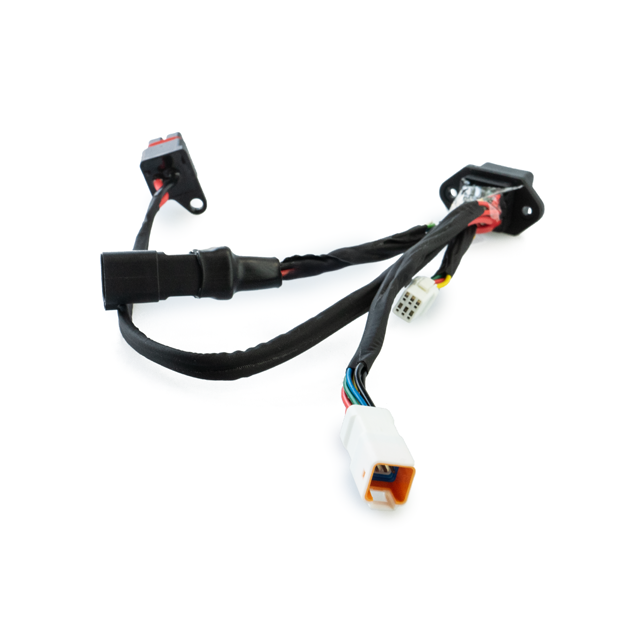

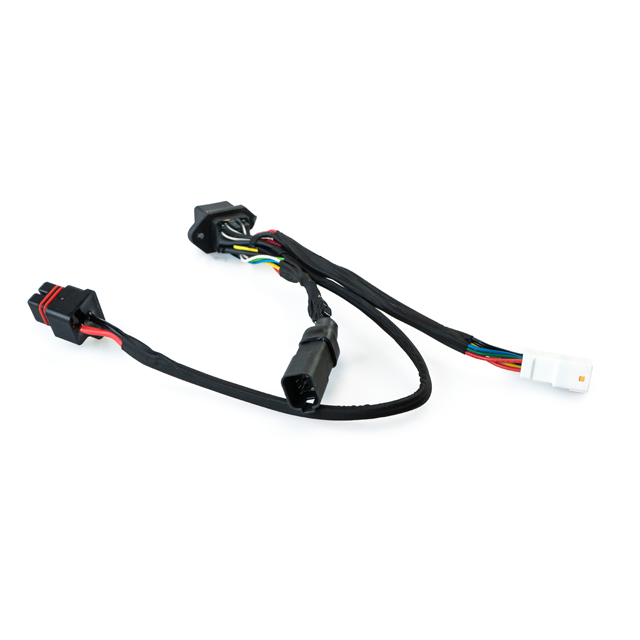

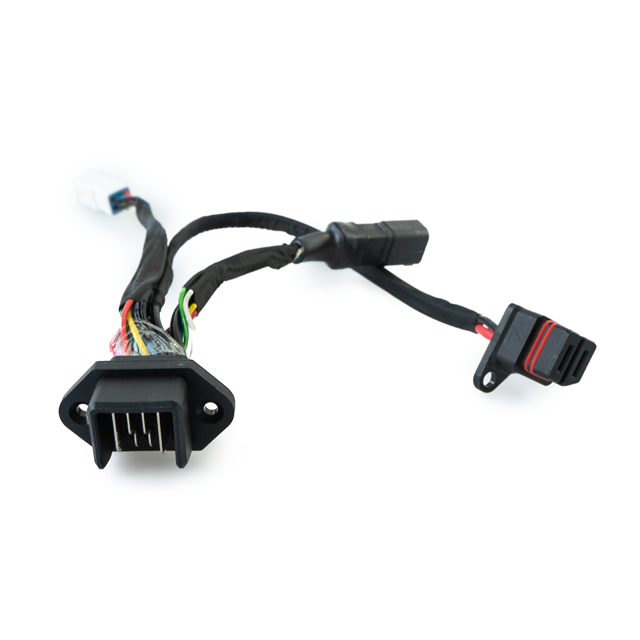

FIT Akku-Stecker (Akkuterminal) für Pinion-Motoren mit kurzem Ladeportkabel

Kabel, welches wie folgt angeschlossen wird:

  • FIT Akku-Stecker wird an Akku angeschlossen
  • JST JWPF 8-Pin Male wird an Ladebuchse angeschlossen
  • JST JWPF 6-Pin Female wird an HMI Kabel oder Y-Kabel angeschlossen
  • Wire to Wire Stecker wird an Range Extender Kabel angeschlossen

Stecker:

  • 1x FIT Akku-Stecker
  • 1x JST JWPF 8-Pin Male
  • 1x JST JWPF 6-Pin Female
  • 1x Pinion Power Plug
  • 1x Wire to Wire Stecker

Kabellängen:

  • zu Ladeport: 160 mm
  • zu Motor: 300 mm
  • zu Display Kabel: 70 mm
  • zu Range Extender: 120 mm

Anschluss an 160 mm Kabel:

  • 500139 FIT Ladebuchse mit 4 Befestigungspunkten ohne Kappe
  • 500039 FIT Ladebuchse 4Fix mit Gummikappe
  • 500080 FIT Ladebuchse 2Fix rechts und links
  • 500135 FIT Ladeport 2Fix oben und unten
  • 500954 FIT Ladebuchse mit Federklappe

Anschluss an 70 mm Kabel:

  • 500098 FIT Display-Kabel für Pinion MGU
  • 501309 FIT Master-Node-Kabel für Pinion MGU FIT mit Anschlüssen für Zubehör
  • 500064 FIT Verteilerkabel für Speed-Node mit 3 Anschlüssen
Kabellänge in mm
Vergleich
Vergleich
Datenblatt generieren
Material: Kunststoff
System: FIT 2.0, Pinion mit FIT
Kabellänge in mm: 160-300-70-120
Materialfarbe: schwarz
Lieferumfang: 1x FIT Akku-Stecker für Pinion MGU mit Anschluss für Zusatz-Akku
